DFE201610C

Inductance Range: 0.56~2.2

H

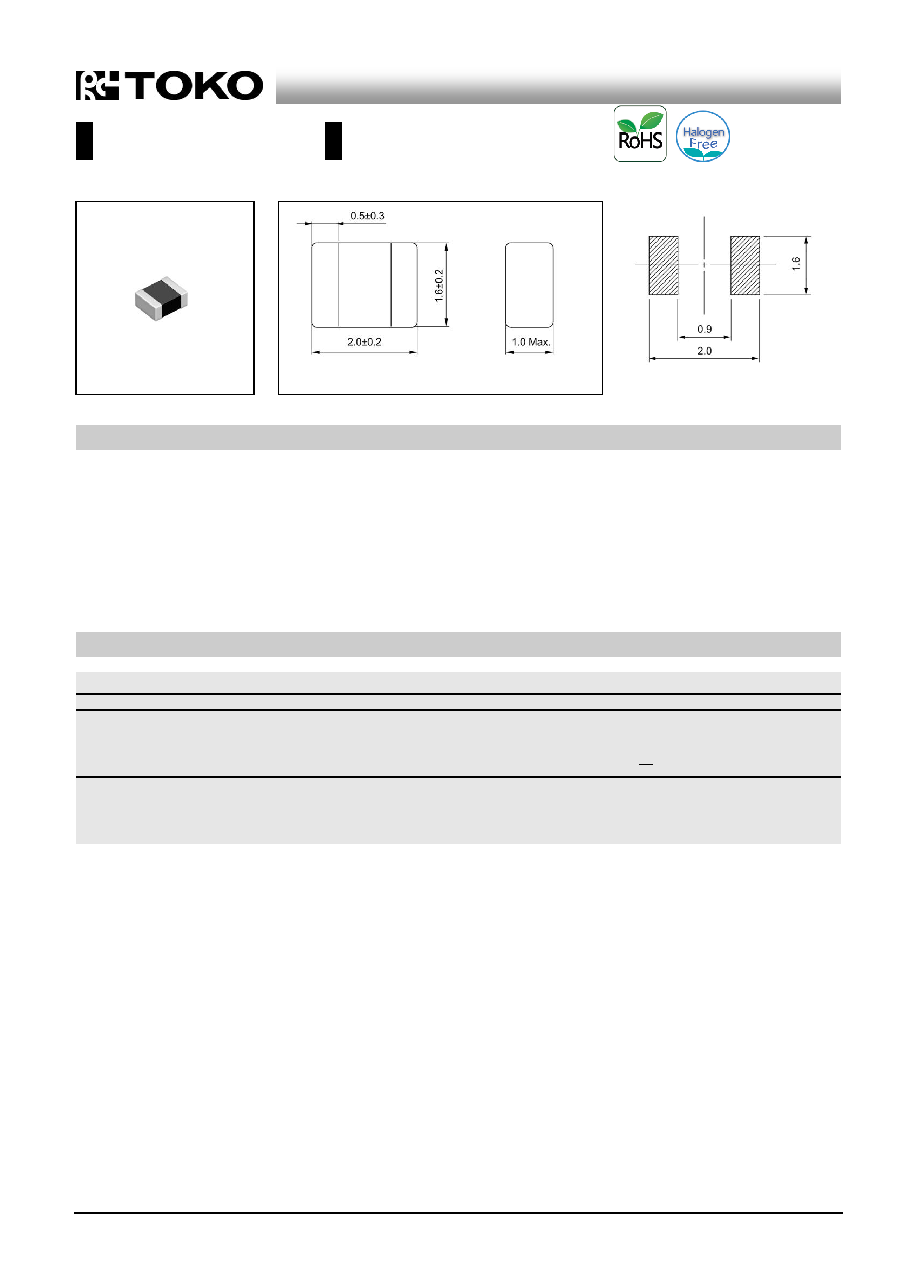

(Unit: mm)

(Unit: mm)

FEATURES

特長

 Miniature size: 2016 footprint (2.0mm×1.6mm) and low

profile(1.0mm Max. height)

 The use of magnetic iron powder ensure capability for

large current.

 The use of Flat wire for Low DC resistance.

 Magnetically shielded, low audible core noise.

 Reflow solderable.

 Operating temperature : -40～+85°C

 小型薄型構造 (2.0ｘ1.6ｍｍ角、高さ1.0mm Max.)

 磁性材に鉄系磁性粉を用いた大電流対応

 平角線採用による低直流抵抗

 閉磁路構造、低コア鳴きノイズ

 リフロはんだ対応

 動作温度範囲：-40～+85°C

STANDARD PART NUMBERS

標準品一覧

TYPE DFE201610C (Quantity/reel; 3,000 PCS)

品番

インダクタンス

(1)

許容差

測定周波数

直流抵抗

(2)

直流重畳許容電流

(3)

温度上昇許容電流

(4)

Part

Number

Inductance

(1)

(

H)

Tolerance

(%)

Test

Frequency

(MHz)

DC

Resistance

(2)

(m

) Max. (Typ.)

Inductance

Decrease Current

(3)

(A) Max. (Typ.)

=30%

Temperature

Rise Current

(4)

T=40C

(A) Max. (Typ.)

1285AS-H-R56M=P2

0.56

20

1

59 (44)

2.8 (3.5)

2.8 (3.3)

1285AS-H-R68M=P2

0.68

20

1

72 (55)

2.6 (3.2)

2.5 (2.9)

1285AS-H-1R0M=P2

1.0

20

1

96 (80)

2.2 (2.7)

2.0 (2.3)

1285AS-H-1R5M=P2

1.5

20

1

144 (120)

1.8 (2.2)

1.6 (1.9)

1285AS-H-2R2M=P2

2.2

20

1

204 (170)

1.5 (1.9)

1.2 (1.4)

(1) Inductance is measured with a LCR meter 4284A (Agilent

Technologies) or equivalent. Test frequency at 1MHz

(2) DC resistance is measured with 34420A (Agilent Technologies) or

3541(HIOKI). (Reference ambient temperature 20°C)

(3) Inductance Decrease Current based upon 30% inductance

reduction from the initial value

(4) Temperature Rise Current based upon 40°C temperature rise.

(Reference ambient temperature 20°C)

(1) インダクタンスはLCRメータ4284A (Agilent Technologies) また

は同等品により測定する。測定周波数は1MHz。

(2) 直流抵抗は測定器34420A（Agilent Technologies）または3541

（HIOKI）と同等品により測定する。（周囲温度20°C）

(3) 直流重畳許容電流：直流重畳電流を流した時インダクタンスの値

が初期値より30%減少する直流電流値

(4) 温度上昇許容電流：コイルの温度が40°C上昇する値

（周囲温度20°Cを基準とする。）

Recommended patterns

推奨パターン図

Metal Alloy Inductors

メタルアロイ

L

L
