DFE201210U-R33M Datasheet(PDF) 2 Page - Kinetic Technologies. |
|
|
|||||||||||||||||||||||||||||
DFE201210U-R33M Datasheet(HTML) 2 Page - Kinetic Technologies. |
|

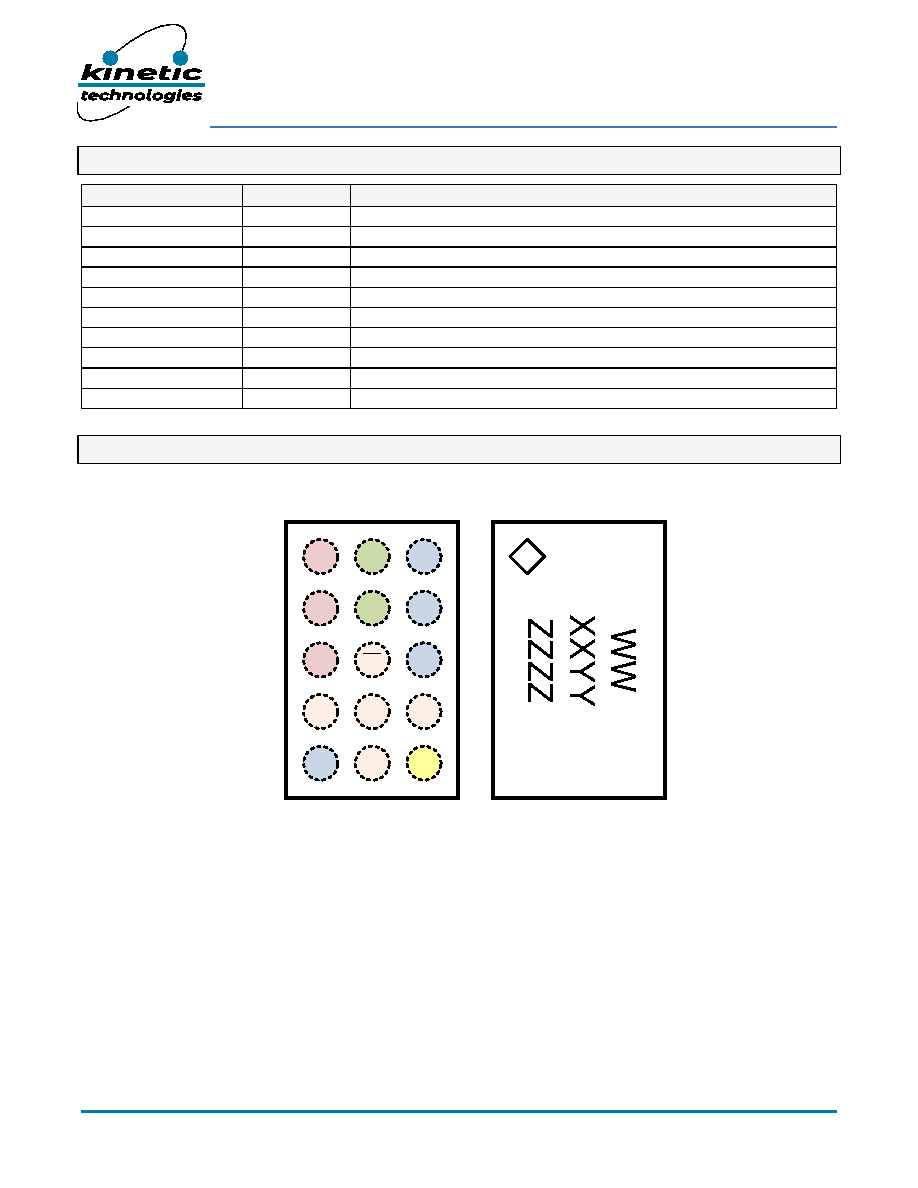

2 / 25 page ![]() KTB8331 December 2021 – Revision 04b Page 2 of 25 Kinetic Confidential Pin Descriptions Pin # Name Function A1, B1, C1 VIN Voltage Input for buck regulator and IC power A3, B3 PGND Power Ground for buck regulator C3, E1 AGND Analog Ground for IC power A2, B2 LX Inductor Connection for buck regulator E3 VOUT Output Voltage sense input D2 EN Chip Enable logic input E2 SCL I2C Clock digital input D3 SDA I2C Data digital I/O C2 IRQ ̅̅̅̅̅̅ Interrupt Request open-drain output. If not used, tie to AGND or PGND. D1 VSEL DVS Voltage Select and Auto-Skip vs. Forced-PWM Mode Select logic input Pinout Diagram WLCSP-15 VIN VIN IRQ EN SCL AGND SDA VOUT PGND LX PGND VSEL A B C D E 1 2 3 TOP VIEW TOP VIEW LX VIN AGND 15-Bump 1.340mm x 2.045mm x 0.62mm WLCSP Package, 0.4mm pitch Top Mark WW = Device Code, XX = Date Code, YY = Assembly Code, ZZZZ = Serial Number |
|
|
