2018/12

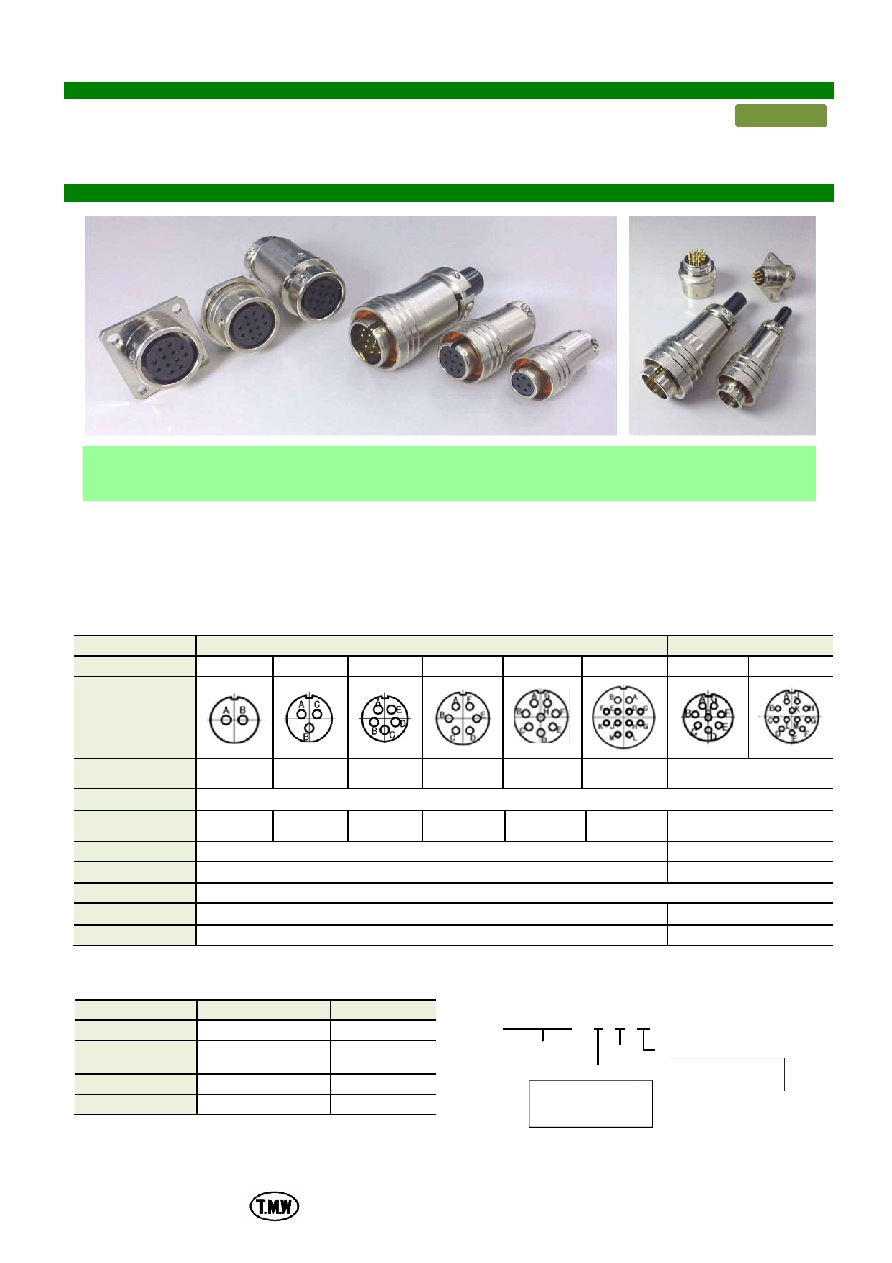

品質と信頼の結晶タジミのコネクタ

ワンタッチロック丸形コネクタ

Push-Pull Circular connectors

NEW

EPRC05/07 series

RoHS 対応

■ 特長

● インシュレータ(樹脂)に耐熱性の優れた PPS 樹脂を採用。はんだ付け作業性が向上しました。

● RoHS2 指令に対応(規制 10 物質)。

● 従来のワンタッチロック PRC05/PRC07 シリーズと完全互換です。混在使用ができます。

■

仕様

シリーズ名

EPRC05 series

EPRC07 series

極

数

2

3

5

6

8

12

8

12

インサート配列*

定格電圧

AC (rms)

300V

150V

300V

200V

300V

100V

定格電流

2A

耐

電

圧

AC (rms) 1 分間

900V

500V

900V

700V

900V

300V

絶縁抵抗

1,000MΩ以上(DC500V)

1,000MΩ以上(DC100V)

接触抵抗

8ｍΩ以下

25ｍΩ以下

使用温湿度範囲

−25℃∼＋85℃ 85％以下

繰返し動作

1,000 回

適用電線サイズ

AWG＃24(0.2 ㎟)以下

AWG＃26(0.1 ㎟)以下

EPRC05/07 シリーズは、

環境にやさしく、はんだ耐熱性が向上した樹脂部品を採用した小形丸形コネクタです。

多治見無線電機株式会社

■ 品名構成

EPRC05 ‒ P 5 M（）

P :プラグ、J:ジャック

R :BH 形レセプタクル

RB :SF 形レセプタクル

F:ソケットコンタクト

M:ピンコンタクト

※

製品の外殻部にシリーズ名の一部を表示しております。

「PRC05…T.M.W 」又は「PRC07…T.M.W 」

※

T.M.W は当社のトレードマークです。

コンタクトの種類

極数

シリーズ名

コネクタ形状

■ 主な材料及び表面処理

部品名

材質

表面処理

内外殻金属部品

銅合金

ニッケルメッキ

コンタクト

銅合金

ニッケル下地

金メッキ

絶

縁

物

PPS 樹脂（黒色）

―

ガスケット

シリコンゴム（赤色）

―

＊インサート配列は、ピンコンタクトの裏面(はんだ付け側)より見た図です。

EPRC07

EPRC05
