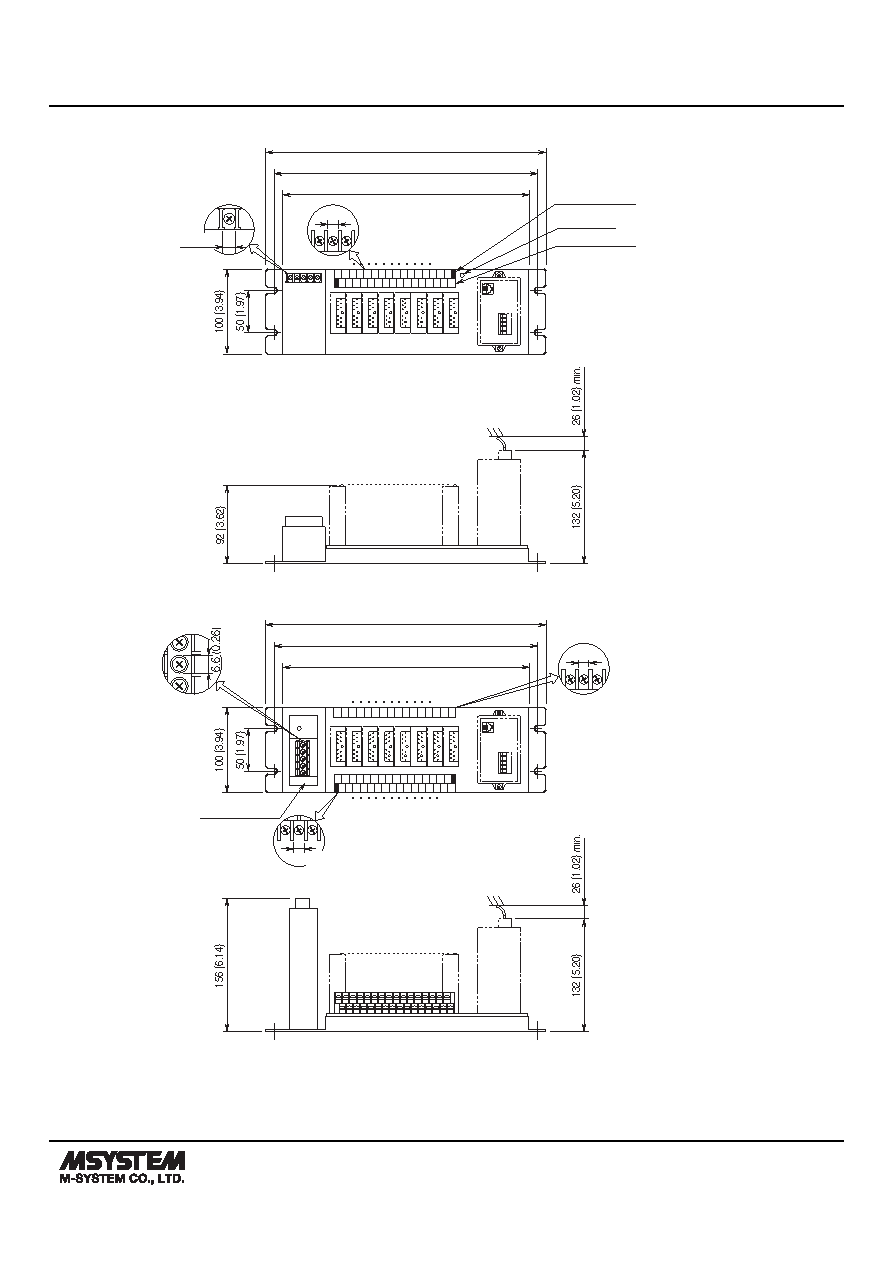

MODEL: M8BS2
M8BS2 SPECIFICATIONS
ES-5495 Rev.15 Page 9/14
http://www.m-system.co.jp/
■ M8BS2-082-R
3–M3.5 POWER
TERMINALS
1 2 3
1
2
3
4
5
6
7
8
CH1
CH8
+
+ – + – + – + – + – + – + –
+ – +
–
– + – + – + – + – + – + –
7.3(.29)
32–M3.5
OUTPUT TERMINALS
8.6 (.34)
280 (11.02)
300 (11.81)
320 (12.60)
POWER LED
OUTPUT 2 TERM.
OUTPUT 1 TERM.
■ M8BS2-083-M2
1
2
3
4
5
6
7
8
CH1
CH8
C D C D C D C D C D C D C D C D
A B A B A B A B A B A B A B A B
16–M3.5
MONITOR TERMINALS
+ – + – + – + – + – + – + – + –
280 (11.02)
300 (11.81)
320 (12.60)
AC POWER UNIT
CH8
CH1
32–M3.5 OUTPUT TERMINALS
7.2(.28)
7.3 (.29)
5-M3.5 POWER
TERMINALS
3
4
5
2
1
V.ADJ
